蜂窩地質災害多模態監測棒

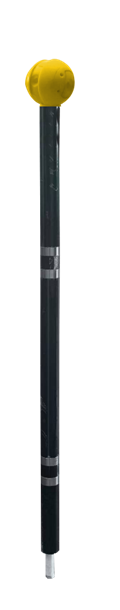

蜂巢地質災害多模態監測棒是一款面向地質災害、公路邊坡等場景的輕量化、模 塊化、高穩定智能監測設備。深度融合BIM、數字孿生等技術需求，通過“球體+ 多模傳感級聯棒”創新結構設計、超低功耗傳感網絡與多模態邊緣計算，實現對 地質災害位移、傾斜、應力、水位等參數的全域感知、實時預警與數據賦能。 ? 采用“緊箍架構+積木式擴展”設計，球體集成核心傳感器與通訊模塊，多模棒支 持地聲、水位、應力等傳感器靈活堆疊，支持錘擊插入土壤快速部署，形成30米 ×30米監測網格，為地質災害防治與邊坡安全提供精準數據支撐。
應用場景
? 地質災害預警：山體滑坡、泥石流、邊坡位移、地下水位突變監測；
? 公路邊坡安全：沉降、裂縫、土壤含水量、車輛荷載影響分析；
? 應急搶險與巡檢：快速網格化布設、無人機協同巡查、現場數據直聯取證。
多模態傳感·邊緣智能
輕量化·工具化·模塊化
- 輕量便攜：設備總重輕、體積小，工具箱式收納，支持“即裝即走、隨檢隨用”，降低巡檢與應急部署成本。
- 積木化擴展：聽診器采用“1+N”模塊堆疊設計，支持加速度傳感器、位移計、應力傳感器、繞度傳感器等傳感器按 需疊加，靈活適配道路、橋梁、邊坡 等多樣化場景。
- 快裝免布線：附著式安裝，5分鐘完成單點部署，無需供電布線，適應復雜地形快速響應需求。
三網融合·全域聯動
- CRIP-HOC超低功耗網絡：全域節點智能組網，通過主節點競選與能耗均衡機制，實現多點聯動計算與數據高效交互。
- 星閃網絡直聯：警情時支持手機、筆記本直連調用實時圖像、短視頻及歷史數據，提升現場應急決策效率。
- CAT1三重冗余傳輸：高等級警情觸發時，事發節點、上層節點與輪值節點同步啟動Cat1通訊，三重冗余確保預警信 息100%直達管理平臺。
- 紅外光斑矩陣定位：球體配置4向940nm紅外發射模塊，結合800W像素圖像傳感器（紅外濾片智能切換），通 過光斑位移解析地質災害位移、傾斜參數，精度達毫米級；
- 頂部紅外光斑聯動無人機，為空中監測提供地面標識。
- 聲紋與地磁聯動：地聲傳感器監測地層振動頻率，結合地磁、加速度數據，通過邊緣計算實時分析滑坡風險、土
壤穩定性及異常撞擊事件。
- 通過IP68防護等級與-40℃~75℃寬溫域設計，防水、防塵、耐腐蝕，適應高原、暴雨、凍土等極端環境。
? 低頻段聲紋傳感器（0.25-64Hz）
? 高頻段聲紋傳感器（50Hz-10kHz）
? 傾角傳感器：噪聲密度≤ 70 μg/√Hz ，量程±90°，精度±0.1°，零偏穩定性≤±20 mg，靈敏度≥16384 LSB/g，
靈敏度比例因子初始公差±0.5 % ，初始公差 ±20mg ，交叉軸靈敏度±1%
? 地磁傳感器：方向分辨率，輔助分析應力，地聲方向。
? 應力傳感器：靈感度系數2.11，A+級電阻精度120+0.3 Ω，A+級測量精度0.1με，纖維基地超高抗拉強度150Mpa
? 水位傳感器：精度±1cm，
? 土壤濕度傳感器：測量范圍：0-60%（體積含水率），準確度：±3%（0-35%測量范圍）、±5%（35%-60%測量范圍），分辨率：1%。
? 通訊網絡： CR-HOC（超低功耗傳感網） 、星閃（本地直聯）、CAT1（遠程冗余）
? 防護等級：IP68 ；
? 探測深度：根據邊坡土壤厚度3~10m，插入深度 3 至 10 米
? 配套手持數據采集儀可與現場多模態檢測棒直連對接。
